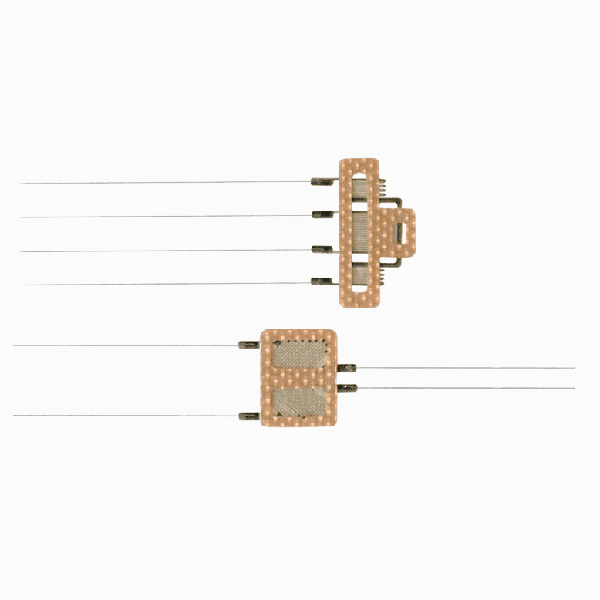

Высокотемпературные фольговые тензорезисторы серии TG

Описание

Материал чувствительной решетки: фехраль

Диапазон рабочих температур: -269…+800°С

Допустимое отклонение сопротивления: <±0,3%

Материал выводных проводников:

  • материал – нихром или фехраль;
  • длина – 50 мм;
  • плоского или круглого сечения.

Каждый выводной проводник имеет сопротивление 10 Ом. Поэтому измерение сопротивления тензорезистора TG нужно производить на середине выводного проводника 25 мм (отмеряя от конца вывода), тогда сопротивление составит 350±0,3% Ом.

Временная подложка: измерительная решетка высокотемпературного тензорезистора зафиксирована на подложке из фторопласта, армированного стекловолокном, толщиной 0,8 мм, который выдерживает температуру до +250°С.

Конфигурация: однокомпонентный, двухкомпонентный.

Стандартные тензорезисторы серии TG*

Конфигурация тензорезистора Обозначение тензорезистора Номинальное сопротивление, Ом Размер чувствительной решётки, ДхШ, мм Размер подложки, ДхШ, мм
t1 01 TG350-5AA800-YF50 350±0,3% 5,0 2,19 х 7,52
t1 02 TG350-5AA-A800-YF50 350±0,3% 5,0 2,73 х 7,52
t1 03 TG350-3AA800-YF50 350±0,3% 3,0 4,6 х 5,52
t1 04 TG350-3AA-A800-YF50 350±0,3% 3,0 4,6 х 5,52
t1 05 TG350-3BB800-YF50 350±0,3% 3,0 3,18 х 5,52
t1 06 TG350-3FB800-YF50 350±0,3% 3,0 7,72 х 5,79
t1 07 TG350-3HA800-YF50 350±0,3% 3,0 5,53 х 8,16

* Примечание: по согласованию с заказчиком могут быть произведены нестандартные варианты тензорезисторов.
