Тензорезисторы для измерения больших пластических деформаций

Описание

Тензорезисторы для измерения больших пластических деформаций состоят из чувствительной решётки из специального константанового сплава и полиимидной подложки. Они обладают высокой эластичностью и большим относительным удлинением. Предназначены для контроля и анализа механических напряжений и деформаций материалов и конструкций. Широко используются для определения предельных напряжений конструкций, предела надёжности, оптимизации использования материалов.

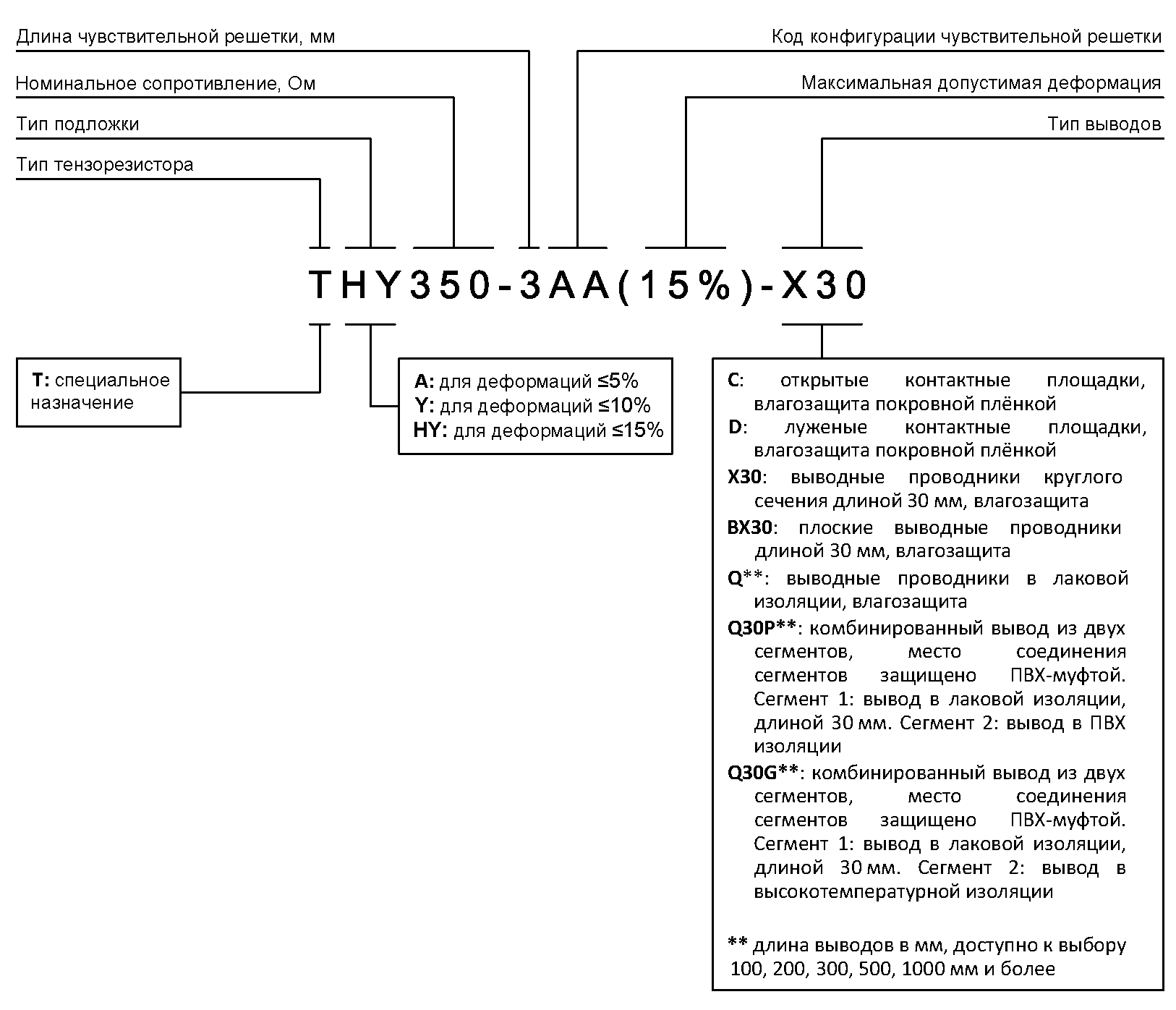

Система обозначений:

sistema oboznachenij tr bolshie deformaczii

Серии тензорезисторов для измерения больших пластических деформаций

После нескольких лет исследований и тестирования материалов подложки, были разработаны два типа тензорезисторов с большой относительной деформацией (серии TY и THY). Эти серии были разработаны на основе предшествующей серии TA.

Серия TA

Серия TA была разработана для исследования больших деформаций (до 5%). Этого удалось достичь, улучшив материал полиимидной подложки для повышения надёжности и точности измерений. Рекомендуется в случаях, когда относительная деформация не превышает 5%.

Серия TY

Серия TY может применяться для испытаний в области больших деформаций (от 5% до 10%). По сравнению с тензорезисторами серии TA улучшен материал подложки для повышения надёжности и точности измерений.

Серия THY

Серия THY рекомендована для применения при испытаниях в области больших деформаций (от 10% до 15%) и испытаниях на разрыв при растяжении. Относительно тензорезисторов серии TY, подложка была ещё более модифицирована для предотвращения повреждения тензорезистора при сохранении чувствительности и точности.

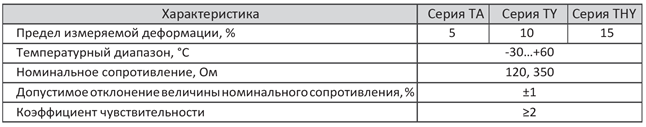

Технические характеристики тензорезисторов для измерения больших пластических деформаций

item 6 3

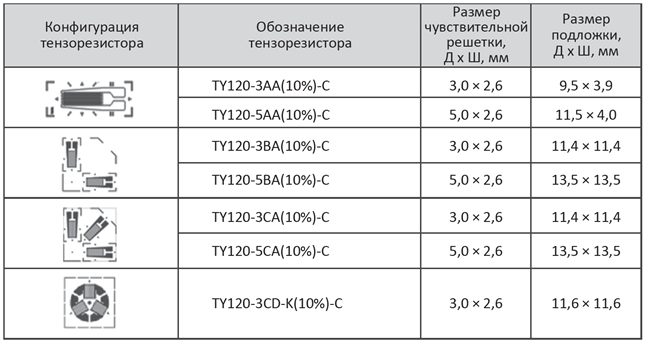

Стандартные тензорезисторы серии TA, TY

item 6 4

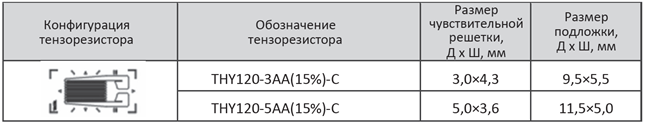

Стандартные тензорезисторы серии THY

item 6 5

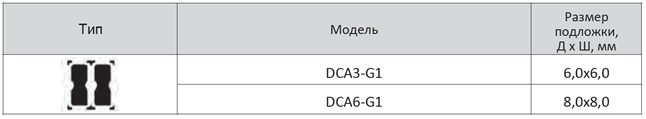

Контактные площадки, рекомендуемые для использования с тензорезисторами серий TA, TY, THY

item 6 6

Примечание: по согласованию с заказчиком могут быть произведены нестандартные варианты тензорезисторов.
