Привариваемые тензорезисторы

Описание

Применение и функции

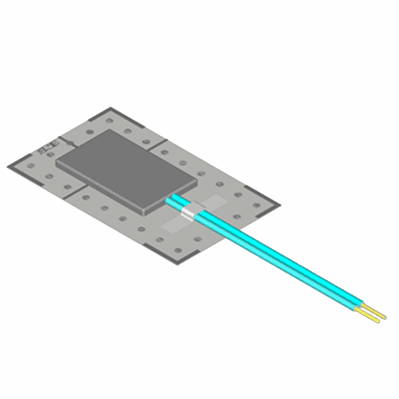

Привариваемый тензорезистор является специальным тензорезистором, который обладает характеристиками обычных тензорезисторов, предназначенных для прочностных испытаний натурных объектов.

Привариваемые тензорезисторы делятся на три серии:

  • HCY серия имеет диапазон рабочих температур -30 °С ~ 150 °С;
  • HKB серия имеет диапазон рабочих температур -130 °С ~ 250 °С.
  • WTN серия имеет диапазон рабочих температур -260 °С ~ 800 °С.

Привариваемые тензорезисторы имеют следующие параметры:

  • установка методом точечной сварки;
  • круговое расположение ячеек на металлической подложке, для обеспечения согласованности установки при помощи точечной сварки;
  • метки позиционирования на металлической подложке, для лучшего размещения, при установке на металлическом основании;
  • защищенные и зафиксированные выводные проводники;
  • тензорезистор имеет термокомпенсацию к материалу подложки.
    Параметры Серия HCY Серия HKB Серия WTN
    Материал чувствительной решетки Константан Карма Нихром
    Материал подложки Специальный полиимид Полиимид, армированный стекловолокном Высокотемпературный цемент
    Материал основы Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь
    Толщина основы, мм 0,1 0,1 0,1
    Номинальное сопротивление, Ом 120, 350 120, 350 120, 350
    Допустимое отклонение сопротивления в партии, % ≤±0,1 ≤±0,1 ≤±1
    Коэффициент чувствительности (РКП) 1,80…2,2 1,70…2,1 2,0…2,2
    Допустимое отклонение коэффициента чувствительности, % ≤±2 ≤±2 ≤±2
    Диапазон рабочих температур, ⁰С ‐30…+150 ‐30…+250 ‐230…+800
    Диапазон относительных деформаций, млн‐1 ‐3000…+3000 ‐3000…+3000 ‐2000…+2000
    Способ защиты Силиконовая защита Силиконовая защита Высокотемпературный цемент
    Способ установки Методом точечной сварки Методом точечной сварки Методом точечной сварки
    Класс защиты тензорезистора IP67 IP67 IP65

* Примечание: по согласованию с заказчиком могут быть произведены нестандартные варианты тензорезисторов.
